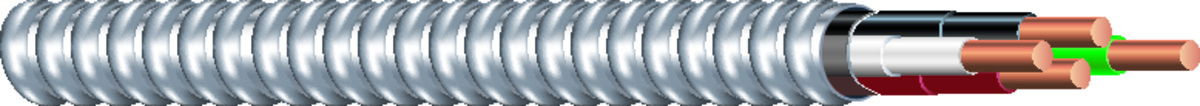

Duraclad® Type MC

10-8 STR CU THHN GSIA MC 600V - WIREMOLD NAMC10-442 2500 FT

N° Southwire : 55778103

Cuivre THHN/THWN isolés simples de calibre 10/8 AWG. Conducteur de mise à la terre en cuivre vert THHN isolé. Homologué UL. 600 Volts. Classé VW-1. Blindage en acier léger imbriqué. Également disponible avec un blindage en acier bleu.

Contactez-nous

Télécharger les spécifications de la catégorie

PDF Tableau Excel

Sélectionnez les spécifications du produit

Construction

Couleur de la jaquette externe / l’armure

NATUREL

Couleur du conducteur

Format

10-8 STR CU THHN GSIA MC 600V - WIREMOLD NAMC10-442 2500 FT

Application & Features

Le câble à revêtement métallique Duraclad® de Southwire convient pour les utilisations suivantes :

Circuit de dérivation, distribution d’alimentation de service dans les bâtiments commerciaux, industriels, institutionnels et multi-résidentiels.
Passé ou encastré dans du plâtre.
Installations exposées ou couvertes.
Espaces de gestion environnementale de l’air conformément à l’article NEC 300.22 (C).
Lieux de rassemblements conformément à l’article 518.4 du NEC et théâtres conformément à l’article 520.5 du NEC
Installations dans les chemins de câbles et circuits approuvés.
Sous les planchers surélevés pour les conducteurs et câbles d’équipement de technologie de l’information conformément aux articles 645.5(D) et 645.5(D)(2) du NEC.
Division Catégorie I 2, Division 2 Catégorie II et Division Catégorie III 1 Endroits dangereux.

Spécifications

Nombre de conducteurs	8 8
Taille (AWG or kcmil) (mm2)	Calibre 10 AWG Calibre 10 AWG
Nombre de torons	19 19
Épaisseur de l’isolation (mils) (mm)	20 0.51	mils mm
Taille (AWG)	10 10
Nom. OD (mils) (mm)	880 22.35	mils mm
Poids nominal total (lbs/1 000 pi) (kg/km)	651 969	lbs/1 000 pi kg/km

Normes et références

Le câble à revêtement métallique Duraclad de Southwire répond aux, ou dépasse les exigences suivantes :

UL 83
UL 1569
UL 1685
Guide d’information sur les produits UL en ligne : Câble à revêtement métallique (PJAZ) ( www.ul.com )
Spécification fédérale A-A-59544
Article 330, NFPA 70 (National Electrical Code)
Avec ou sans jaquette, les deux passeront « Test UL » et « FT4/IEEE 1202 » (70 000 Btu/h), tests de résistance aux flammes sur chemin de câbles vertical
homologués pour une utilisation sur systèmes coupe-feu à pénétration traversante UL 1, 2 et 3 heures
Conforme à REACH/RoHS-2 (Limite chimique)

Construction

Le câble à revêtement métallique Duraclad® de Southwire est fabriqué en cuivre étiré à froid, de conducteurs de type THHN/THWN et un conducteur de mise à la terre isolé vert. Les conducteurs sont câblés ensemble et un ruban d’attache, avec la légende imprimée est enroulé sur l’assemblage. Un blindage en acier galvanisé léger imbriqué est appliqué autour de l’assemblage. Également disponible avec un blindage en acier bleu.
