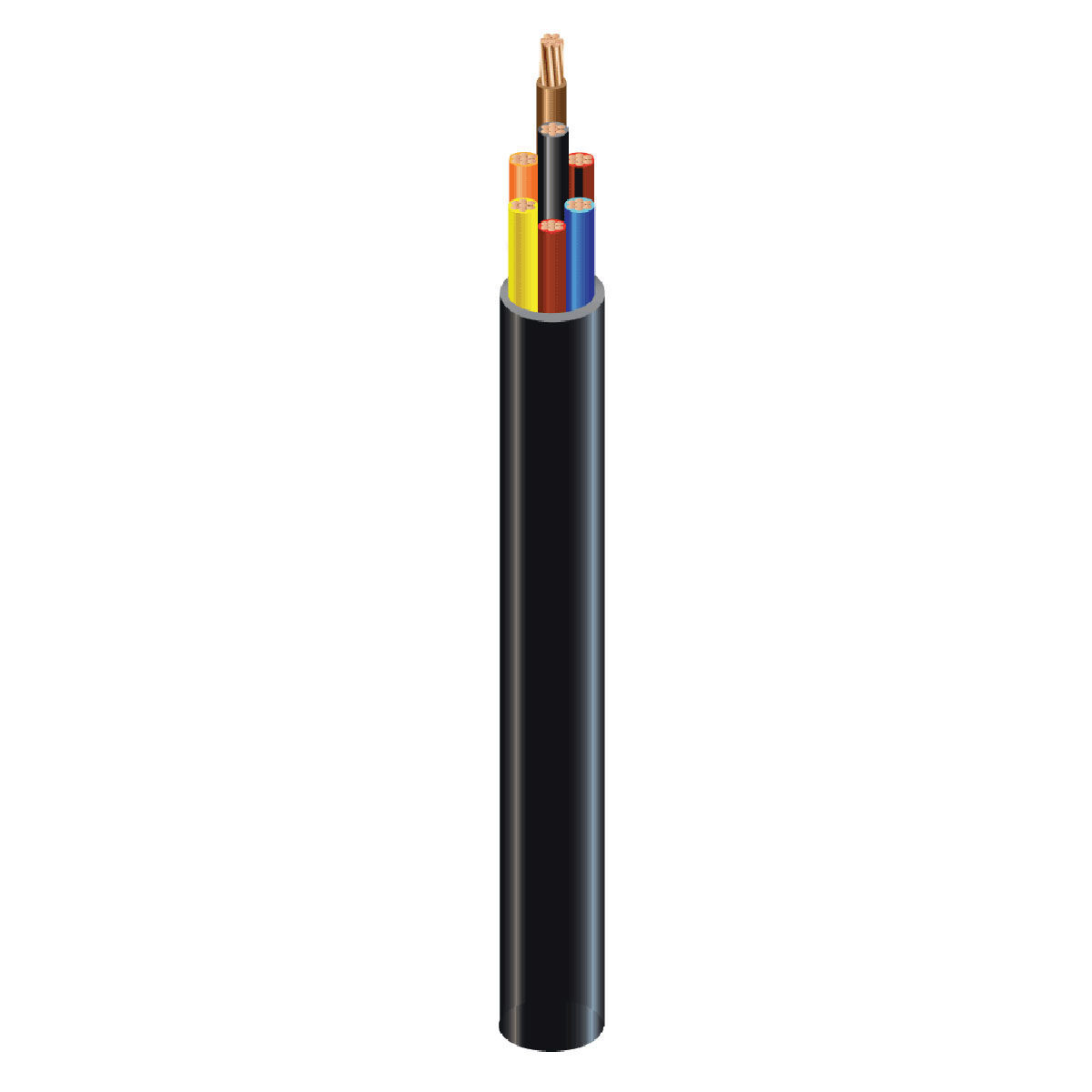

Les câbles de contrôle 600 volts de type TC-ER de Southwire conviennent pour une utilisation en zones humides et sèches, conduits, gaines, passages, chemins, en enfouissement direct pour les applications aériennes supportées par un porteur, et où des propriétés électriques supérieures sont désirées. Ces câbles peuvent fonctionner en continu à une température de conducteur ne dépassant pas 75 °C dans les endroits humides et 90 °C dans les endroits secs, 130 °C pour une surcharge d’urgence et 150 °C en des conditions de court-circuit. Pour une utilisation dans les endroits dangereux de catégorie I, II et III, Division 2 conformément aux articles 501 et 502. Passages exposés (TC-ER) conformément à l’article 336.10 du NEC. Sans silicone. Classé VW-1.
| Cond. Taille | Calibre 14 AWG Calibre 14 AWG | |
| Conductor Number | 37 37 | |
| Cond. Strands | 7 7 | |
| Épaisseur de l’isolation (mils) (mm) | 20 0.51 | mils mm |
| Épaisseur de la jaquette (mils) (mm) | 80 2.03 | mils mm |
| Approx. OD (po) (cm) | 0.949 2.41 | po cm |
| Copper Weight (lbs/1 000 pi) (kg/km) | 475 707 | lbs/1 000 pi kg/km |
| Approx. Poids (lbs/1 000 pi) (kg/km) | 759 1130 | lbs/1 000 pi kg/km |
| DC Resistance at 25C (ohms/305 m) (ohms/km) | 2.631 3.92 | ohms/305 m ohms/km |
| AC Resistance at 75C (ohms/305 m) (ohms/km) | 3.170 4.72 | ohms/305 m ohms/km |
| Min. Rayon de pliage (po) (cm) | 3.8 9.65 | po cm |
| Allowable Ampacity Raceway 75C | 8 8 | |
| Allowable Ampacity Raceway 90C | 10 10 |
* Ampacities based upon 2023 NEC Table 310.16 and do not take into account the overcurrent protection limitations in NEC 240.4(D) of 15 Amps for 14 AWG CU, 20 Amps for 12 AWG CU, and 30 Amps for 10 AWG CU (independent of the conductor temperature rating and stranding if size is present in table). Also, see NEC sections 310.15 and 110.14(C) for additional requirements.
* Ampacities have been adjusted for more than Three Current-Carrying Conductors.
